Машина замотки электрического двигателя для альтернатора SMT генератора автомобиля - LR100/
LR200
1. Мотор сервопривода контролировал летчика, оси скачки, обработчика провода, инструмента передачи и оси turntable.
2. соответствующий для массового производства по мере того как времена цикла оптимизированы.
3. стабилизатор каркаса катушки с постоянно загерметизированными подшипниками.
(1) главные технические данные
Модель |
SMT-LR100 SMT-LR150I SMT-LR150 II SMT_LR200 | LR100 | LR200 |
| Обматывая голова | 1 1 1 1 | 2 | 2 |
| Диаметр провода (mm) | 0.3~1.0 0.3~1.0 0.3~1.2 0.3~1.2 0.3~1.2 | 0.2~1.0 | 0.2~1.0 |
| Разгрузите скорость | ≤2500r/min ≤2500r/min ≤2500r/min ≤2000r/min | 3000 | 3000 |
| Высота стога | ≤80mm ≤120mm ≤150mm ≤230mm | ≤70mm | ≤70mm |
| Обматывая точность | + 0 + 0 + 0 + 0 | + 0 | + 0 |
| Электропитание | 380v/50/60HZ 8Kw 8Kw 9Kw | 7Kw | 7Kw |
| Воздушное давление | ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa ≥0.6Mpa | ≥0.6pa | ≥0.6pa |
| Вес | ≈1350Kg ≈1600Kg ≈1600Kg ≈2200Kg | ≈1950Kg | ≈2300Kg |
| Размер (L×W×Hcm) |
180×110×200 180×120×220 180×130×230 220×180×250 | 180×130×205 | 135×100×180 |
(2) применение
Эта машина соответствующая для 2 поляков, 4 поляков и замотки катушек 6poles.
(3) функция и характеристика машины основная
Обматывая оборудовать: каждая машина имеет одну оборудуя набора обматывая и 3 вертикальных обматывая формы.
Весь набор оборудовать можно изменить, и он принимает о 15min.
Turntable структура 2 станций. Он принимает систему сервопривода для того чтобы повернуть и индексировать форму передачи.
Позвольте 3 проводам обматывая одновременно.
Главный шпиндель проконтролирован мотором сервопривода. Точность номера поворота катушки поворот ±1.
Работая скорость вращения может быть набором. Машина не имеет никакие отдельные вибрацию и шум.
Освободите повреждения эмали и кнопки провода. Как только медная проволока бежится вне, машина автоматически остановит.
PLC может установить номер поворота, обматывая скорость, оборудуя утонутую высоту, оборудуя утонутую скорость и направление замотки.
Шпиндель x Andy рыболовного судна провода и резца провода принимает систему сервопривода. Он может отрегулировать длину провода и подводящего провода моста.
Утонутый оборудовать принимает систему сервопривода. Максимальный утонутый номер этапа оборудовать 6.
(4) профиль OEM/ODM
Принимающ полное преимущество опытных инженеров, умелых профессионалов, идеального оборудования, строгого управления процесса производства и широкой сети обслуживания охвата, мы предназначены для того чтобы обеспечить наших клиентов с оптимизированным решением к производству электрического двигателя. До сих пор, за исключением большого удельного веса на рынке в Китае, мы экспортируем вне машины ко всемирным странам как США, Италия, Австралия, Индия, Бразилия, Мексика, Турция, Таиланд, Вьетнам, Иран, etc, и наши машины делят большую репутацию среди клиентов для представления его прочного, надежного, умеренной цены и хорошего после-обслуживания.
(5) профиль производственной линии
С хорошим обслуживанием, профессиональная команда и надежное качество, SMT обеспечивают клиента с различными видами мотора AC, мотора DC, мотора BLDC изготовляя техническую консультативную службу и полностью готового проектируя обслуживания, включая оценку цены мотора, изготовляя ноу-хау, подготовку персонала, и полный полностью готовый проект.

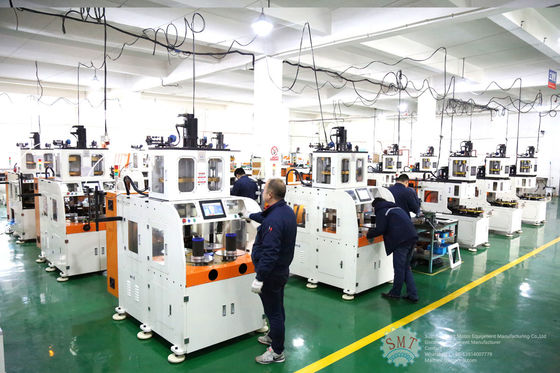

(6) о нашей фабрике
Размещенный в Сучжоу, красивый город индустрии, сердца коммерции в перепаде Рекы Янцзы, умном специализирован в НИОКР, производстве и продажах машинного оборудования мотора индукции. Наши машины произвели в фабрике Сучжоу главным образом приложены к моторам индукции как мотор стиральной машины, мотор кондиционера, мотор насоса, мотор катушки, трехфазный мотор, вентиляторный двигатель и компрессор с электродвигателем, etc.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
