Горизонтальная машина для вставки обмотки статора для компрессоров и промышленных двигателей со внутренним диаметром статора 60-150 мм
-
Выделить
Машина для вставки обмоток статора с внутренним диаметром статора 60-150 мм
,Машина для вставки обмоток статора для компрессорных двигателей
,Машина для вставки обмоток статора для промышленных двигателей
-
ИмяКомпрессор моторные намотчики вставки машины горизонтальные вставки обмотки и бумага
-
МодельSMT-QX08
-
Идентификация статора≥φ60 мм
-
Статор O.D≤Φ210mm
-
Операция Путьгоризонтальный
-
ПроволокаCu / al
-
ПриложениеКомпрессор двигатель/отраслевой двигатель
-
OEMхорошо
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеSMT
-
СертификацияISO / BV / SGS
-
Номер моделиSMT-QX08
-
Количество мин заказа1 набор
-
ЦенаПодлежит обсуждению
-
Упаковывая деталиМашина для вставки катушки упакована с фанерными чехлами. Его размер в соответствии с машиной и друг
-
Время доставки60 рабочих дней после размещения заказа
-
Условия оплатыT/T, L/C.
-
Поставка способности10 ~ 20 комплектов за 3 месяца
Горизонтальная машина для вставки обмотки статора для компрессоров и промышленных двигателей со внутренним диаметром статора 60-150 мм
Компрессор двигатель намотки катушек вставки машины горизонтального вставки намотки катушек и бумаги
Устройство для вставки катушек с компрессорным двигателем серии QX имеет модульную конструкцию инструментов для быстрой смены инструментов (время смены 8 минут).Его горизонтальная структура вставки обмотки идеально подходит для производства больших статоров и может быть интегрирована с подшипниковыми платформами для говядины и машинами для расширения катушек для трехкратного ввода обмотки, уменьшая интенсивность труда и упрощая погрузку/разгрузку.
Технические параметры
| Модель | SMT-QX08 |
|---|---|
| Идентификация статора | Φ60 ~ Φ150 мм |
| Передозировка статора. | ≤ Φ210 мм |
| Высота стека | ≤ 190 мм |
| Путешествия с инструментами | ≤ 90 мм |
| Совместимый провод | Cu / AL |
| Диапазон номеров слотов | 24~48 слотов |
| Электрическое питание | 380В/50/60Гц 5КВт |
| Вес | ≈1050 кг |
| Размер | (L) 2380×(W) 1180×(H) 1700 мм |
Ключевые особенности
- Автоматически вставляет намотные катушки и изоляцию клина в слоты статора за одну операцию
- Сервомоторная катушка с функцией предварительного толкания
- Резка и индексация бумаги на сервомоторном приводе с регулируемой скоростью
- Регулируемая длина клинной бумаги с питанием слот-по-слоту, интервальным слотом или пропуском слота
- Контроллер ПЛК с возможностью обнаружения и диагностики неисправностей
- Устройство предварительного подачи бумаги обеспечивает постоянную длину бумаги
- Нарезка бумаги при низких температурах с встроенным нагревательным устройством
- Регулируемая скорость толкания катушки для различных пропорций провода
- Эргономичная работа в положении стоя с двухручной кнопкой запуска
- Время быстрой смены приблизительно 10 минут
Спецификации компонента
- Контроллер с ПЛК: INOVANCE (Китай)
- Сервомоторная система: INOVANCE (Китай)
- Сенсорные элементы: OMRON (Япония), AUTONICS (Корея)
- Другие электрические компоненты: SCHNEIDER (Франция), IDEC (Япония), Delixi (Китай)
- Шаровой винт: HIWIN (Тайвань)
- Подшипники: NSK (Япония), SKF (Швеция)
- Пневматические элементы: AirTAC (Тайвань)
- Давление источника воздуха: 0,5 - 1 МПа
- Мощность: 6,5 кВт (фактическая конфигурация может варьироваться)
- Источник питания: 3-фазный 415В/50Гц
- Вес: ≈1150 кг
- Размеры: (L) 2380×(W) 1280×(H) 1700 мм
Заявления
Эта машина предназначена для различных индукционных двигателей, включая моторы стиральных машин, двигатели кондиционеров, насосные двигатели, высокоточные сервомоторы, промышленные трехфазные двигатели, двигатели вентиляторов,и двигатели новой энергии.
Обслуживание и поддержка
Мы специализируемся на разработке и производстве машин для производства индукционных двигателей, предлагая индивидуальные решения при необходимости.
- Годовая гарантия с бесплатной технической поддержкой и запасными частями
- Зарубежное послепродажное обслуживание с быстрым ответом
- Технические консультации и услуги по реализации проектов
- Помощь в планировании планировки производственной линии
- Услуги по обучению персонала и оценке затрат на транспортные средства

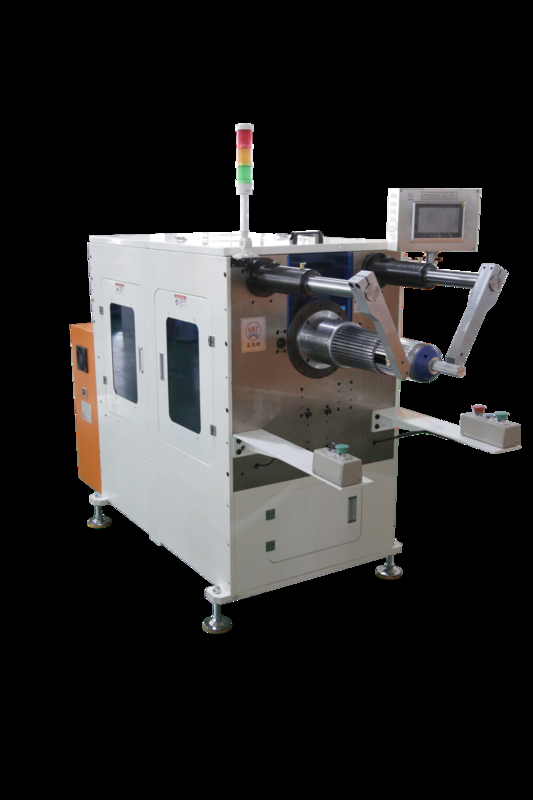

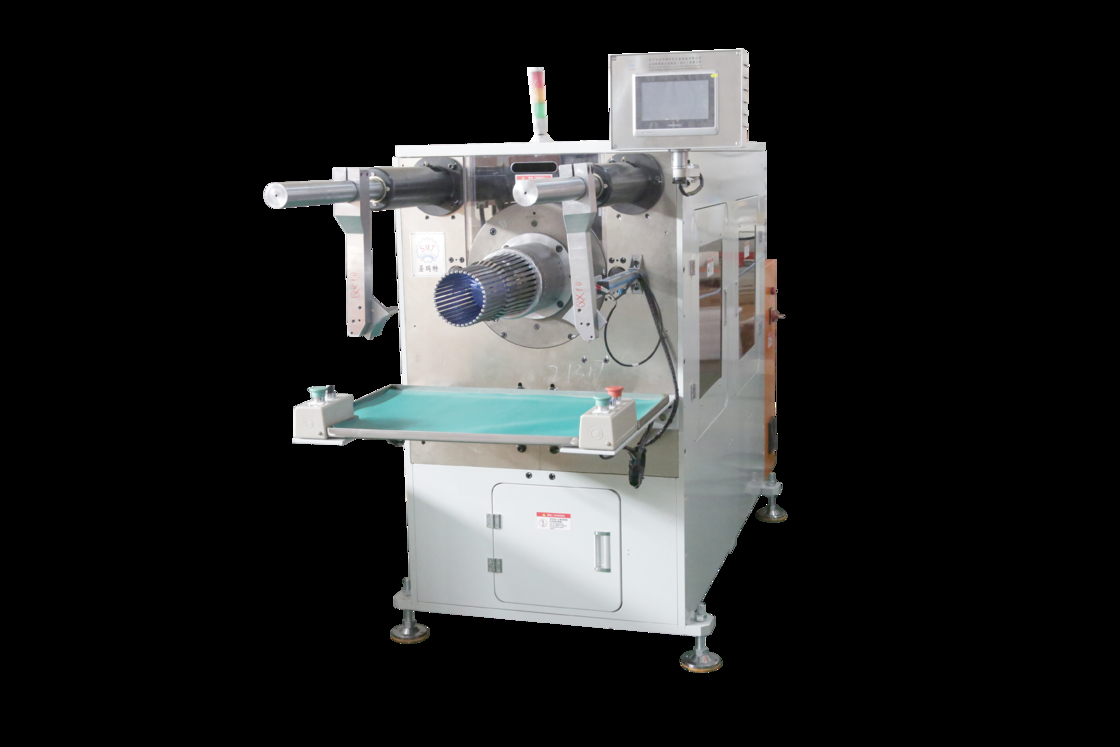

Изображение продукта
