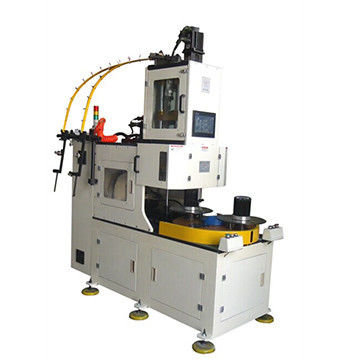

Полно-автоматическая статорная намотка для двухпольных статоров с максимальной высотой набора ≤ 150 мм и сертифицированная по ISO9001: 2008
-
Выделить
Машина для намотки статоров с 2 полюсами
,Машина для намотки статоров с максимальной высотой пакета
,Сертифицированная по ISO9001 машина для намотки катушек
-
ИмяАвтоматическая машина для намотки катушек для асинхронного двигателя переменного тока
-
Скорость провода≤2000r/min
-
Номер передачи2 шт
-
СостояниеНовый
-
Гарантия12 месяцев
-
Обматывая голова1 шт
-
Максимальная высота стога≤150mm
-
ПриложениеПродукция статора
-
Автоматический классПолный автоматический
-
OEMда
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеSMT
-
СертификацияISO9001/SGS/CE
-
Номер моделиСМТ-LR150
-
Количество мин заказа1 набор
-
ЦенаПодлежит обсуждению
-
Упаковывая деталиДеревянный случай соответствующий для транспорта моря.
-
Время доставки50-60 дней за 1 комплект
-
Условия оплатыT/T, L/C.
-
Поставка способности1pcs/50-60 дней
Полно-автоматическая статорная намотка для двухпольных статоров с максимальной высотой набора ≤ 150 мм и сертифицированная по ISO9001: 2008
Автоматическая намоточная машина для индукционных двигателей переменного тока
Эта машина в основном предназначена для намотки 2-полюсных статоров, завершая один статор за цикл, что значительно повышает эффективность производства. Она оснащена автоматической загрузкой и извлечением формы для снижения трудоемкости. Процесс намотки поддерживает функции отвода (до 5 раз) и зажима, с регулируемым ходом рычага вилочной вилки и углом поворота. Рама изготовлена из полностью алюминиевого сплава с анодированной обработкой и имеет импортную акриловую защиту. Электрическое управление осуществляется ПЛК, дисплеем и преобразователем частоты для безопасной и надежной работы.
Основные функции и характеристики машины
- Двухпозиционная автоматическая вертикальная намоточная машина с двухпозиционной поворотной структурой
- Сервосистема для вращения и передачи индекса
- Точно наматывает катушки на вилочный маховик для эффективной передачи в устройство для вставки катушек
- Включает один комплект намоточного инструмента с тремя вертикальными формами намотки
- Полная возможность смены инструмента (примерно 15 минут)
- Сервоуправляемый главный шпиндель с точностью ±1 оборот
- Управление ПЛК для количества витков, скорости намотки, высоты/скорости погружения инструмента и направления намотки
- Сервоуправляемый крючок и резак для проводов по осям X/Y для регулируемой длины моста/выводного провода
- Поддерживает одновременную намотку двух проводов
- Динамическое отображение витков, причин неисправностей и самопроверки положения
- Автоматическая остановка при исчерпании медной проволоки
- Минимальная вибрация и шум при работе
Основные технические данные
| Модель | LR150 |
|---|---|
| Намоточная головка | 1 шт. |
| Диаметр провода | 0,3-1,0 мм |
| Высота стопки | ≤150 мм |
| Скорость разгрузки | ≤2000 об/мин |
| Точность намотки | ±0 оборотов |
| Давление воздуха | ≥0,6 МПа |
| Электропитание | 380 В/50/60 Гц 8 кВт |
| Минимальный объем заказа | 1 комплект автоматической намоточной машины |
| Сертификация | ISO9001:2008; SGS |
Применение
Подходит для намотки 2-полюсных, 4-полюсных и 6-полюсных катушек.
Профиль OEM/ODM
Наша компания использует опытных инженеров, квалифицированных специалистов, передовое оборудование и строгий контроль процессов для предоставления оптимизированных решений для производства электродвигателей. Наши машины экспортируются по всему миру и известны своей долговечностью, надежностью, конкурентоспособными ценами и отличным послепродажным обслуживанием.
Профиль производственной линии
Мы предлагаем комплексные технические консультации и услуги по проектам под ключ для производства двигателей переменного тока, двигателей постоянного тока и двигателей BLDC, включая оценку затрат, ноу-хау производства, обучение персонала и полную реализацию проекта.
