Автоматическая катушка с высотой набора 20 ~ 120 мм Давление воздуха 0,4 МПа и сервоприводная система для промышленного двигателя переменного тока
-
Выделить
Автоматическая машина для шнуровки катушек с высотой пакета 20~120 мм
,Машина для шнуровки статоров с давлением воздуха 0
,4 МПа
-
ИмяАвтоматический двойник машины шнуровки катушки встает на сторону шнуровка для мотора мотора AC промы
-
Статор O.D.≤Φ160mm
-
Высота стога20~120MM
-
Источник питания380V/50/60Hz 3.5Kw
-
Давление воздуха0,4 МПа
-
Цветбелый/голубой/зеленый цвет
-
Место происхожденияКИТАЙ
-
Фирменное наименованиеSMT
-
СертификацияISO / SGS Audit, CE
-
Номер моделиSMT - BZ51
-
Количество мин заказа1 набор
-
ЦенаПодлежит обсуждению
-
Упаковывая деталиДеревянный случай соответствующий для транспорта моря с герметизируя сумкой.
-
Время доставки60 - 80 дней
-
Условия оплатыT/T, L/C.
-
Поставка способности1pcs/60 до 80 дней

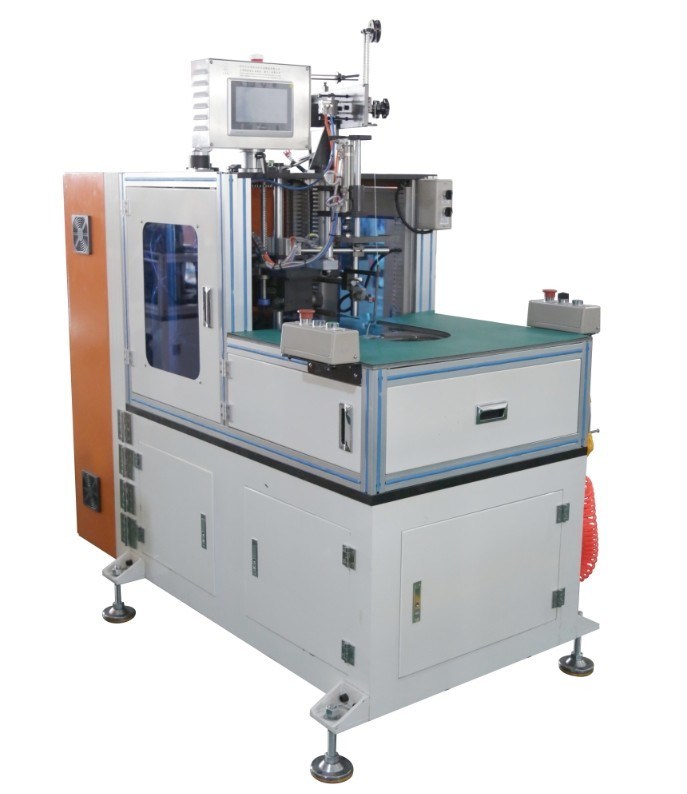

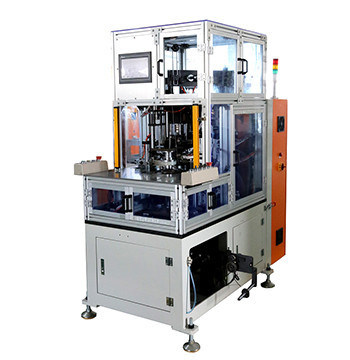

Автоматическая катушка с высотой набора 20 ~ 120 мм Давление воздуха 0,4 МПа и сервоприводная система для промышленного двигателя переменного тока
Эта автоматическая машина для шнуровки катушек обладает возможностью двухсторонней шнуровки, специально разработанной для промышленных применений двигателей переменного тока. Машина состоит из корпуса машины, иглы, вращающейся части сопла, движения иглы вперед и назад, части качания сопла, движения иглы вверх и вниз, части индексации статора, подачи нити и части обрезки нити.
| Модель | SMT-BZ51 |
|---|---|
| Высота стопки | 17~100 мм |
| Внутренний диаметр статора | Φ25~ Φ100 мм |
| Внешний диаметр статора | ≤Φ160 мм |
| Высота вылета обмотки | ≤40 мм |
| Режим шнуровки | По пазу/Через паз/Фантазийный паз |
| Скорость шнуровки | ≈0.6 с/п |
| Электропитание | 380 В/50/60 Гц 3,5 кВт |
| Вес | ≈800 кг |
| Размеры | (Д)1500×(Ш)650×(В)1700 мм |
- Сервоприводная система с ЧПУ и программой HIM
- Индексация с сервоприводом с несколькими режимами шнуровки (шнуровка по пазу, шнуровка через паз, фантазийная шнуровка)
- Главный шпиндель с сервоуправлением и регулируемой скоростью вращения
- Двухсервоприводные иглы для одновременной шнуровки верхних и нижних катушек
- Автоматическая система подачи и обрезки нити (не требуется завязывание узлов)
- Возможность быстрой смены инструмента для диапазона длины стопки статора 50-130 мм
- Регулируемое натяжение шнуровки с производительностью ≤1 с/паз
- Предотвращает обрыв медной проволоки и повреждение эмали провода
- Первичный коэффициент годности ≥98,5%, после доработки ≥99,5%
- Система защиты с решеткой безопасности с требованием управления двумя руками
- Промышленный ПЛК с человеко-машинным интерфейсом и конструкцией горизонтальной рамы
- Сервосистема обеспечивает точное управление операциями шнуровки
- Программируемые методы шнуровки (по пазу, через паз, фантазийный)
- Предназначена для больших статоров с большим вылетом обмотки
- Перемещаемый инструмент для легкой загрузки/выгрузки статора, снижающий трудоемкость
Наша компания специализируется на производстве оборудования для двигателей, включая автоматические намоточные станки, шнуровочные станки, станки для вставки, формовочные станки и формовочные станки. Мы используем передовые зарубежные технологии и процессы для повышения электромеханической полностью автоматизированной производственной мощности, обеспечивая стабильное качество и исключительное обслуживание клиентов.
Наша философия обслуживания сочетает в себе безопасность, профессионализм и эффективность с приверженностью технологическому прогрессу и решениям, ориентированным на клиента.
Благодаря профессиональному обслуживанию, команде экспертов и надежному качеству мы предоставляем комплексные технические консультации и услуги по реализации проектов под ключ для производства двигателей переменного тока, двигателей постоянного тока и двигателей BLDC. Наши услуги включают оценку стоимости двигателей, ноу-хау производства, обучение персонала и полную реализацию проектов под ключ.
Являясь ключевым высокотехнологичным предприятием в Китае, мы специализируемся на проектировании, производстве и продаже оборудования для производства двигателей. В нашей компании работает около 150 сотрудников, в том числе более 30 инженеров и технических специалистов, а производственные площади составляют 20 000 квадратных метров, оснащенных сотнями передового производственного и испытательного оборудования.
Наши продукты продаются по всему миру, поэтому вы можете быть уверены в том, что производятся наши продукты в целом.
