Name: Многополюсное оборудование для намотки статора 220 В, 50 Гц/60 Гц
Brand: SMT Intelligent Device Manufacturing (Zhejiang) Co., Ltd.
SKU: СМТ-WR100
Availability: InStock

минимальный заказ:	1 КОМПЛЕКТ
Цена:	Подлежит обсуждению
Стандартная упаковка:	Деревянный случай соответствующий для транспорта моря.
Срок доставки:	35-69 дней
Способ оплаты:	Л/К, Т/Т
Емкость поставок:	1шт/35-69 дней

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

SMT

Сертификация

ISO9001 / SGS

Номер модели

СМТ-WR100

имя:

Автоматическая многополюсная машина для намотки катушек статора

Летчик:

200 мм

Номер передачи:

2-6pcs

источник питания:

220V/50/60Hz 1.5kw

Измерение:

(Д)1051*(Ш)1811*(В)1501мм

Обматывая голова:

Давление воздуха:

0,6-0,7 МПа

Диаметр проволоки:

0,15-0,9 мм

Выделить:

Машины для намотки статоров 220 В

многопольное статорное оборудование для обмотки

Машина для намотки статора 50 Hz 60 Hz

Описание продукта

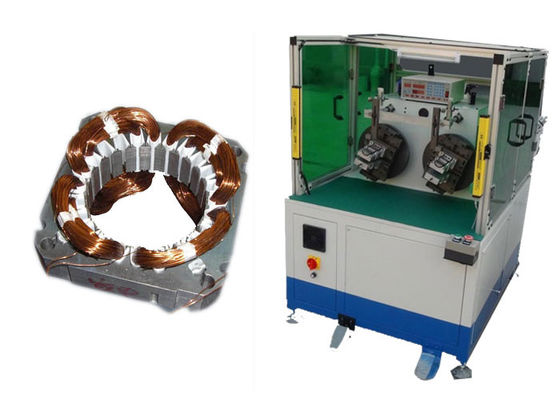

Многополюсная намоточная машина для статоров

Эта усовершенствованная многополюсная намоточная машина для статоров работает от источника питания 220 В 50 Гц/60 Гц. Она оснащена программным контроллером Mitsubishi и GOT для интуитивно понятного взаимодействия человека и машины, что позволяет легко изменять и сохранять параметры намотки. Точно рассчитанная комбинация кулачков обеспечивает точные процессы намотки, а конструкция с фиксированным креплением и защитной втулкой гарантирует быструю, точную и безопасную операцию подвешивания проводов.

Технические характеристики

Модель	WR100
Диаметр провода	0,15-0,8 мм
Скорость вращения	800 об/мин
Намоточная головка	2 шт.
Диаметр качания	250 мм
Макс. расстояние намотки	160 мм
Давление воздуха	0,4-0,7 МПа
Электропитание	220 В/50/60 Гц 1,5 кВт
Минимальный объем заказа	1 шт.
Размеры	(Д)1050(Ш)1800(В)1500 мм

Процесс работы

Производительность составляет в среднем около 1000 штук за 8-часовую смену, в зависимости от количества пазов и числа витков в обмотке. Автоматизированный процесс начинается с ручной загрузки якоря на челнок. После нажатия кнопки START челнок доставляет якорь в положение намотки, где происходит автоматическая намотка, индексация и обрезка провода. По завершении челнок убирает готовый якорь, и оператор выгружает его, чтобы завершить цикл.

Основные характеристики и возможности

Полный комплект намоточного инструмента с тремя вертикальными намоточными формами в комплекте
Быстрая смена инструмента (примерно 15 минут)
Двухпозиционный поворотный стол с сервоприводом для вращения и индексации
Возможность одновременной намотки тремя проводами
Главный шпиндель с серводвигателем с точностью ±1 виток
Регулируемая рабочая скорость вращения с минимальной вибрацией и шумом
Предотвращает повреждение эмали и обрыв провода
Функция автоматической остановки при окончании медной проволоки
Программирование ПЛК для подсчета витков, скорости, высоты инструмента и направления намотки
Сервоприводные шпиндели X и Y для крючка и резака для проводов
Регулируемая длина мостового провода и выводного провода
Сервоприводное утопление инструмента с возможностью до 6 сегментов

Услуги OEM/ODM

Используя опытных инженеров, квалифицированных специалистов, передовое оборудование и строгий контроль производственных процессов, мы предоставляем оптимизированные решения для производства электродвигателей. Наши машины экспортируются по всему миру в такие страны, как США, Италия, Австралия, Индия, Бразилия, Мексика, Турция, Таиланд, Вьетнам и Иран, заслужив признание за долговечность, надежность, конкурентоспособные цены и отличное послепродажное обслуживание.

Решения для производственных линий

SMT предлагает комплексные технические консультации и услуги по проектам под ключ для производства двигателей переменного тока, двигателей постоянного тока и двигателей BLDC. Наши услуги включают оценку стоимости двигателей, ноу-хау производства, обучение персонала и полную реализацию проекта. Наши решения обслуживают различные области применения, включая двигатели для новых энергетических автомобилей, серводвигатели, генераторы, трехфазные двигатели, двигатели для насосов, двигатели для компрессоров, двигатели для бытовой техники и другие индукционные двигатели. Мы специализируемся на сборке сердечников статора и ротора, изоляции пазов, автоматизированной намотке, вставке, сплавлении и технологиях пропитки смолой для различных размеров статоров и конфигураций пазов.
